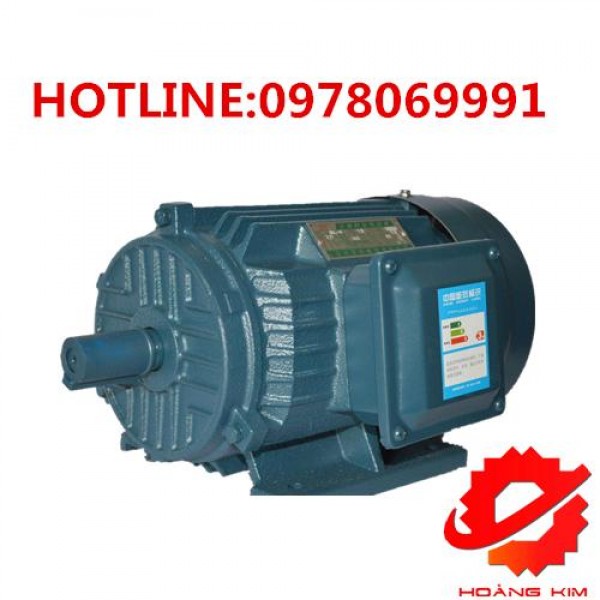

Động cơ điện không đồng bộ 3 pha
Giá sản phẩm: Liên hệ
Động cơ không đồng bộ 3 pha
Động cơ không đồng bộ là động cơ điện hoạt động với tốc độ quay của Rotor chậm hơn so với tốc độ quay của từ trường Stator.Ta thường gặp động cơ không đồng bộ Rotor lồng sóc vì đặc tính hoạt động của nó tốt hơn dạng dây quấn.
Nguyên tắc: Cho dòng điện 3 pha đi vào 3 cuộn dây giống hệt nhau đặt lệch nhau 120o trên vành tròn của stato thì trên trục của stato có một từ trường quay. Nếu đặt một khung dây kín có trục quay trùng với trục của stato thì khung dây sẽ quay không đồng bộ theo từ trường quay này.
Máy điện không đồng bộ có nhiều loại được chia theo nhiều cách khác nhau:
- Theo kết cấu của vỏ: máy điện không đồng bộ có thể chia theo các kiểu chính sau: kiểu kín, kiểu hở, kiểu bảo vệ, kiểu chống nổ…
- Theo kết cấu roto: roto kiểu lồng sóc và roto kiểu dây quấn.
- Theo số pha trên dây quấn sato: 1 pha, 2 pha, 3 pha.
Cấu tạo của động cơ không đồng bộ ba pha
- Phần cảm gồm 3 cuộn dây đặt lệch nhau 120o trên vòng tròn của stato, có tác dụng tạo ra từ trường quay khi được nối với mạng điện 3 pha.
- Phần ứng là rô to, thường là rôto lồng sóc, có tác dụng như các khung dây kín đặt lệch liên tiếp nhau.
Stato
- Lõi thép: được ép trong vỏ máy làm nhiệm vụ dẫn từ. Lõi thép stato hình trụ do các lá thép kỹ thuật điện được dập rãnh bên trong ghép lại với nhau tạo thành các rãnh. Mỗi lá thép kỹ thuật đều được phủ sơn cách điện để giảm hao tổn do dòng xoáy gây nên.
- Dây quấn: được làm bằng dây đồng bọc cách điện, đặt trong rãnh của lõi thép
- Vỏ máy: được làm bằng gang hoặc nhôm để cố định máy trên bệ và lõi thép. Còn có nắp máy và bạc đạn…
Roto
- Lõi thép: lá thép được dùng như stato. Lõi thép được ép trực tiếp lên lõi máy hoặc lên giá roto của máy.
- Roto: roto lồng sóc và roto dây quấn.
